【Google Home】Google Homeに喋らせたい(HDMIモニタ+ケース組立て)
概要
先日Amazonで購入したRaspberry Pi一式(前回参照)が届いたのでHDMIモニタや付属のケースを組立てます.
Raspberry Pi 一式確認
Raspberry Pi 3 B +マザーボード

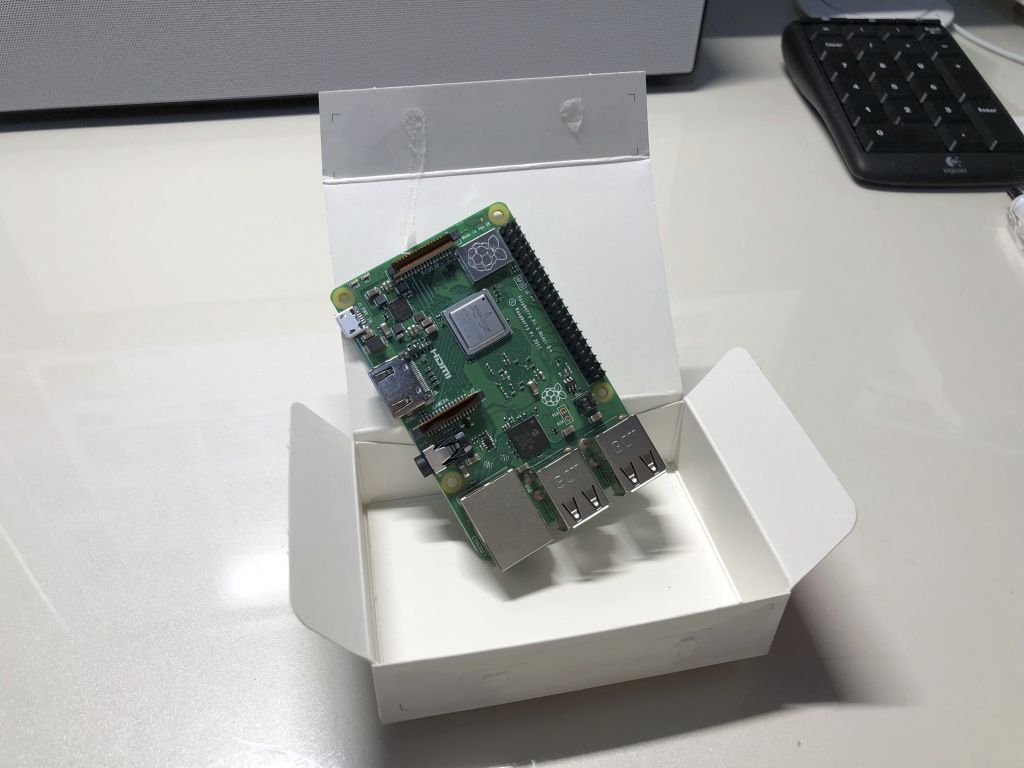

小さな箱にまさにマザーボードだけ入っていました.OSが入ったCDとか,せめてRaspberry PiのOSの入手先くらい書いてある紙くらい入っているのかと思っていました.必要なモノは勝手に探せってことですね.RSコンポーネントRaspberry Pi 3 B +マザーボード
- 出版社/メーカー: ケイエスワイ
- メディア: 付属品
- この商品を含むブログを見る
3.5インチタッチスクリーン HDMIモニタTFT LCDディスプレイ

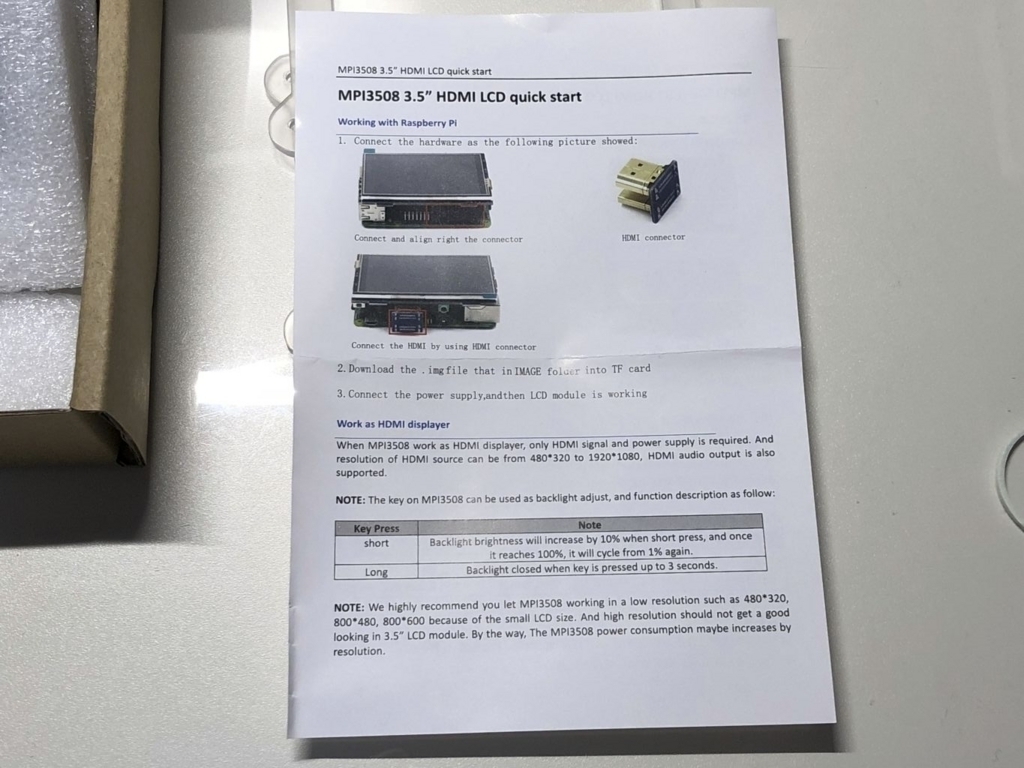

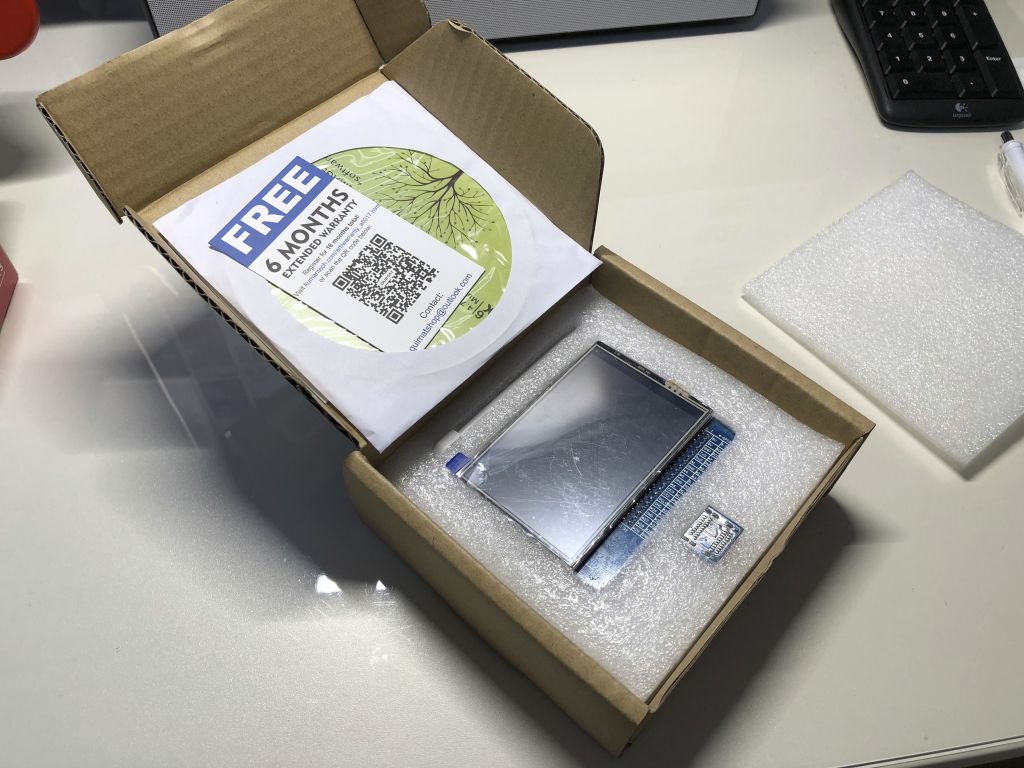

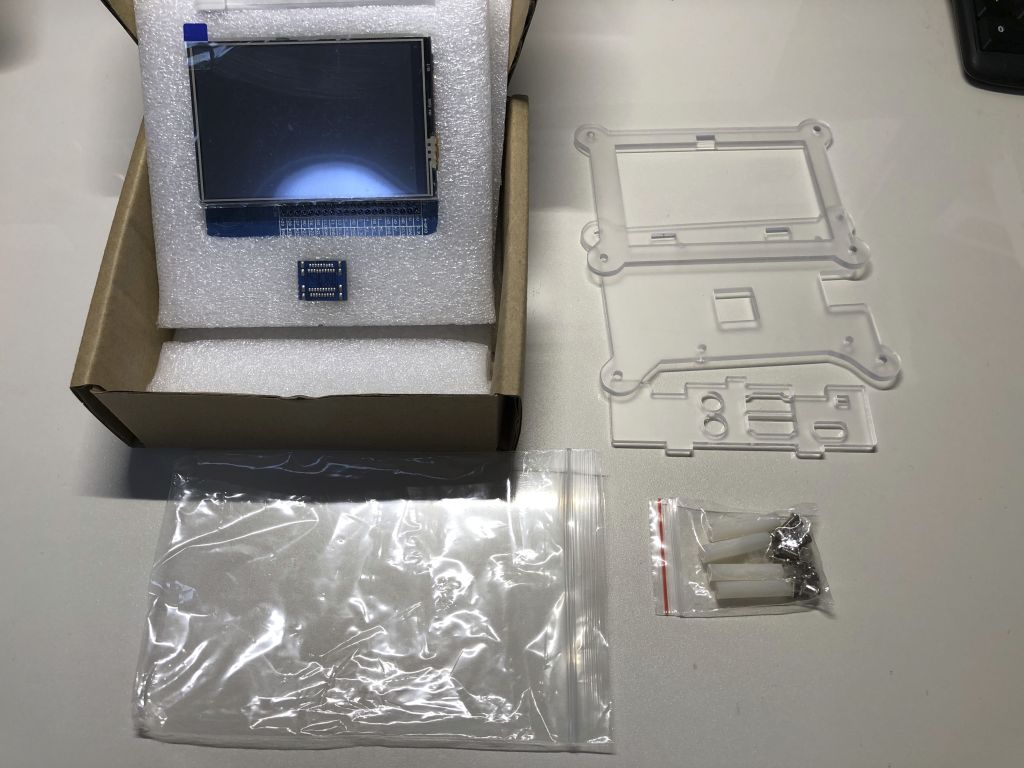

今回の組み立てのメインになるHDMIモニタとスケルトン的なケースのセット.こちらにはドライバCDらしきCDが入っていました.モニタが小さくてカワイイ.ケースの各部材に保護フィルムが貼ってあって一見してクリアじゃないなと勘違いしました.フィルムを剥がすのを忘れないようにしましょう.3ピースのヒートシンクセット

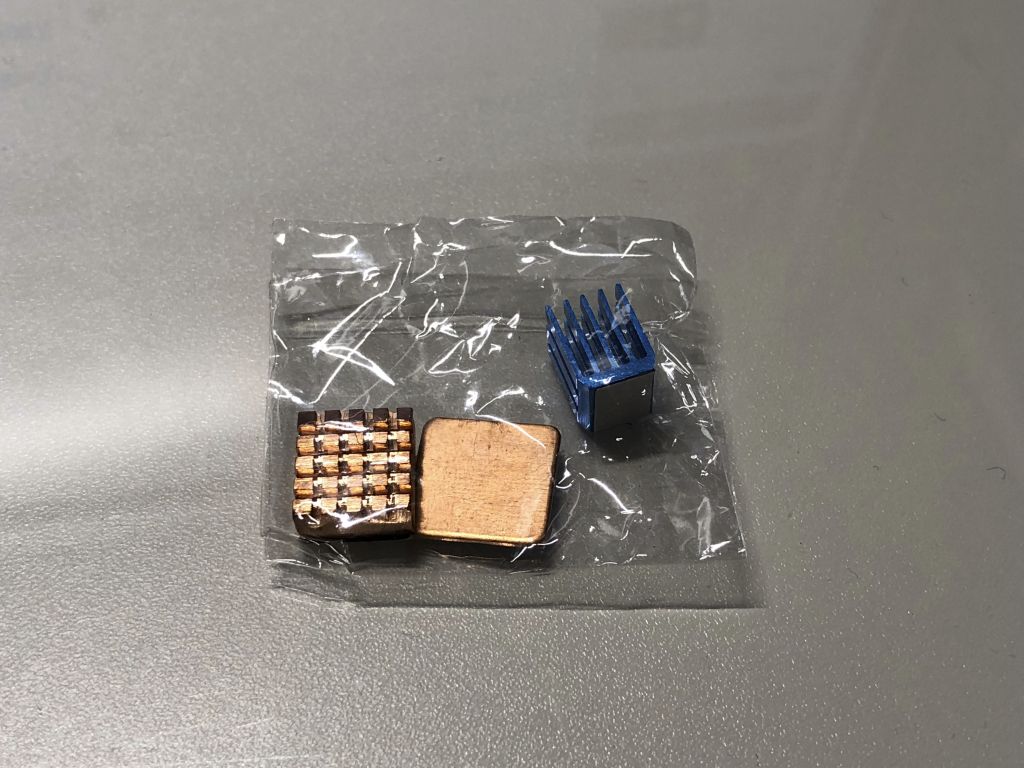

高負荷計算用に放熱するためのヒートシンクを用意.簡素な封筒に入っていました.ラズベリーパイ3やパイ2、パイモデルB+のためのEnokay3ピースのヒートシンクセット(三つのヒートシンクセット)
- 出版社/メーカー: Shen Zhen Eno Electronic Co.,Ltd
- メディア: Personal Computers
- この商品を含むブログを見る
32GB microSDカード

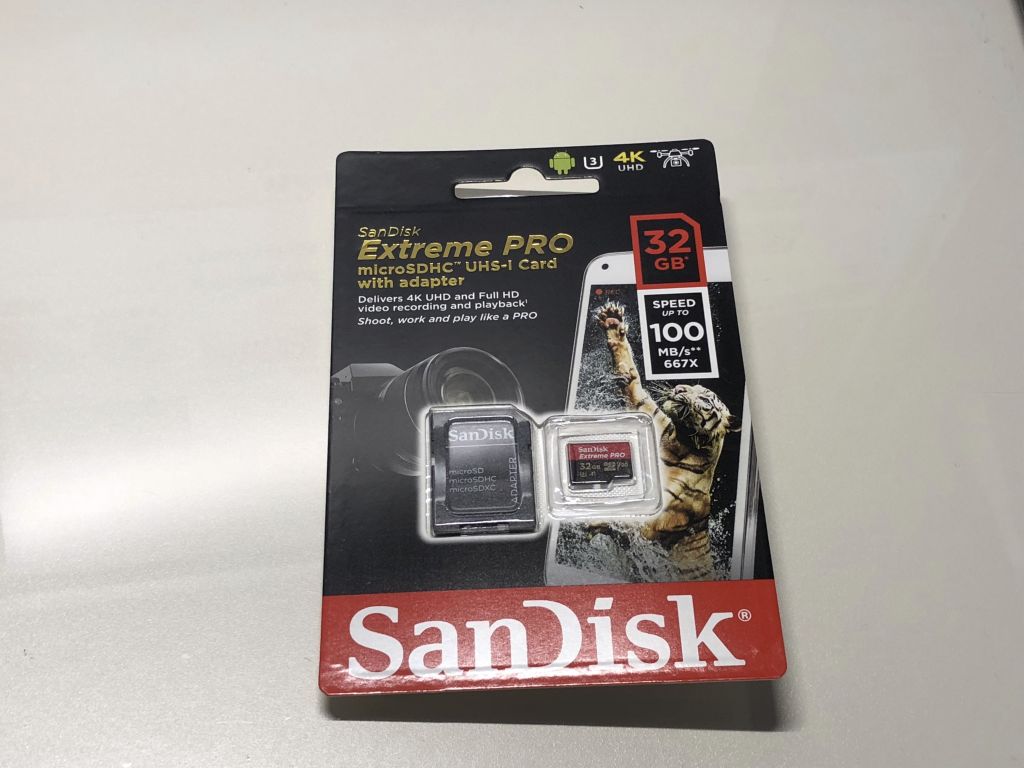

そこそこ高速大容量なmicroSDカード.これにOSを入れて起動するようですが,OSのインストールは次回になりそう.サンディスク ( SANDISK ) 32GB microSD Extreme PRO R=100MB/s W=90MB/s SDアダプタ付き [海外パッケージ] SDSQXCG-032G-GN6MA
- 出版社/メーカー: SanDisk
- メディア: Personal Computers
- この商品を含むブログを見る
組み立ての流れ
マザーボードにヒートシンク貼付

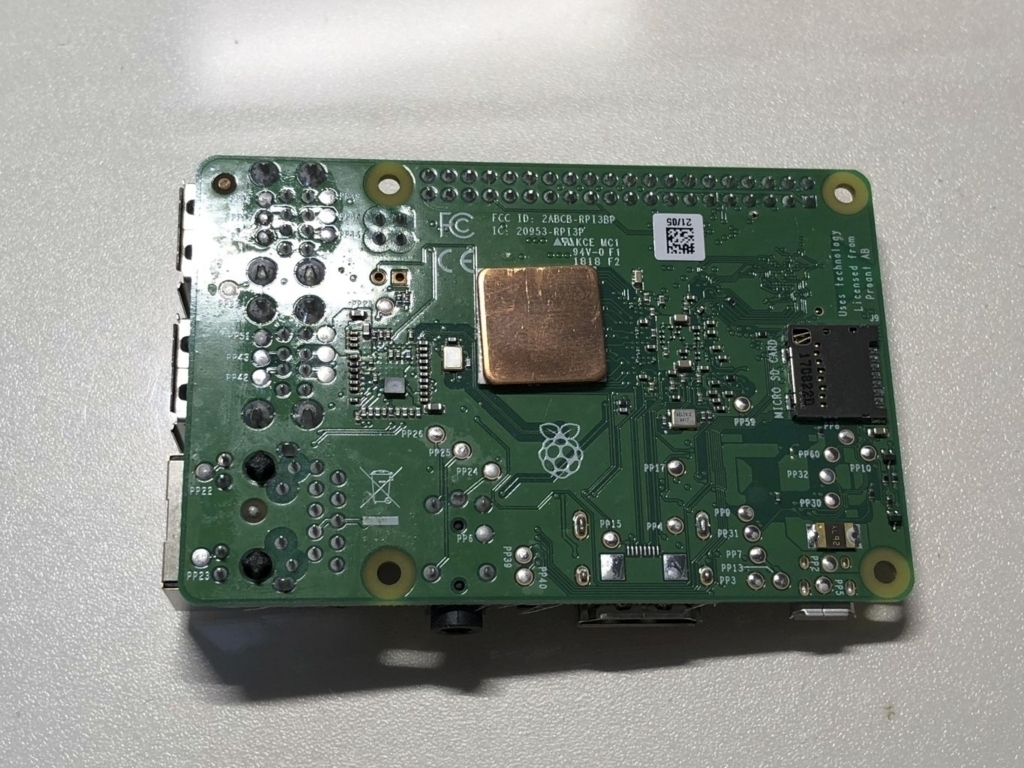

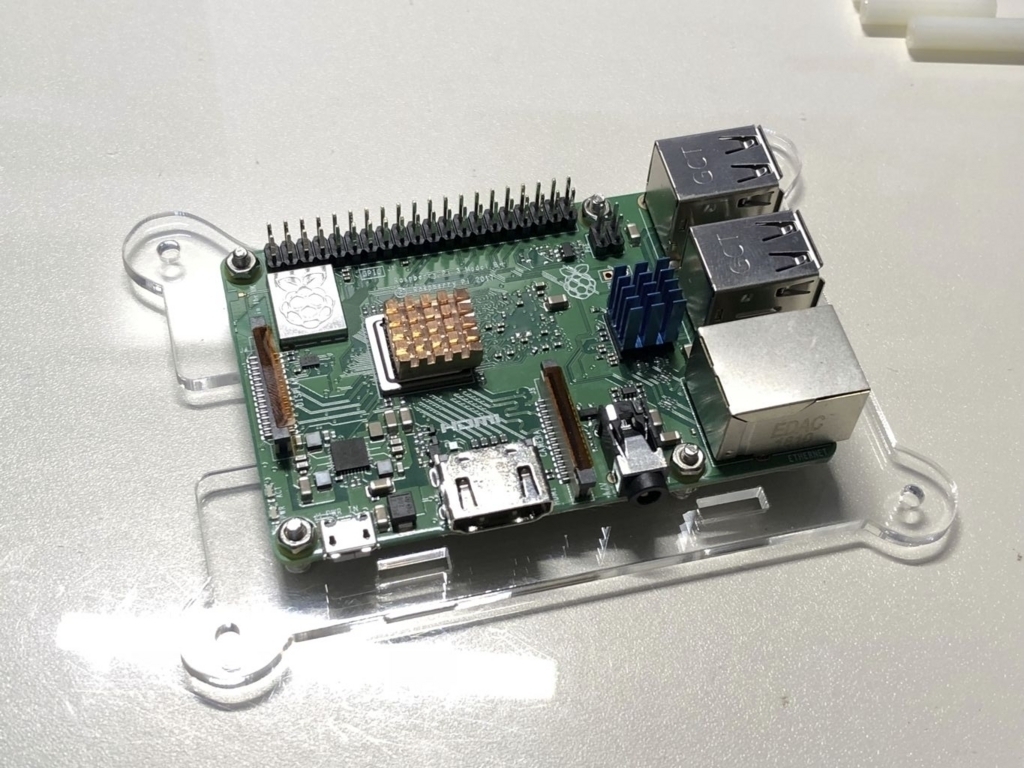

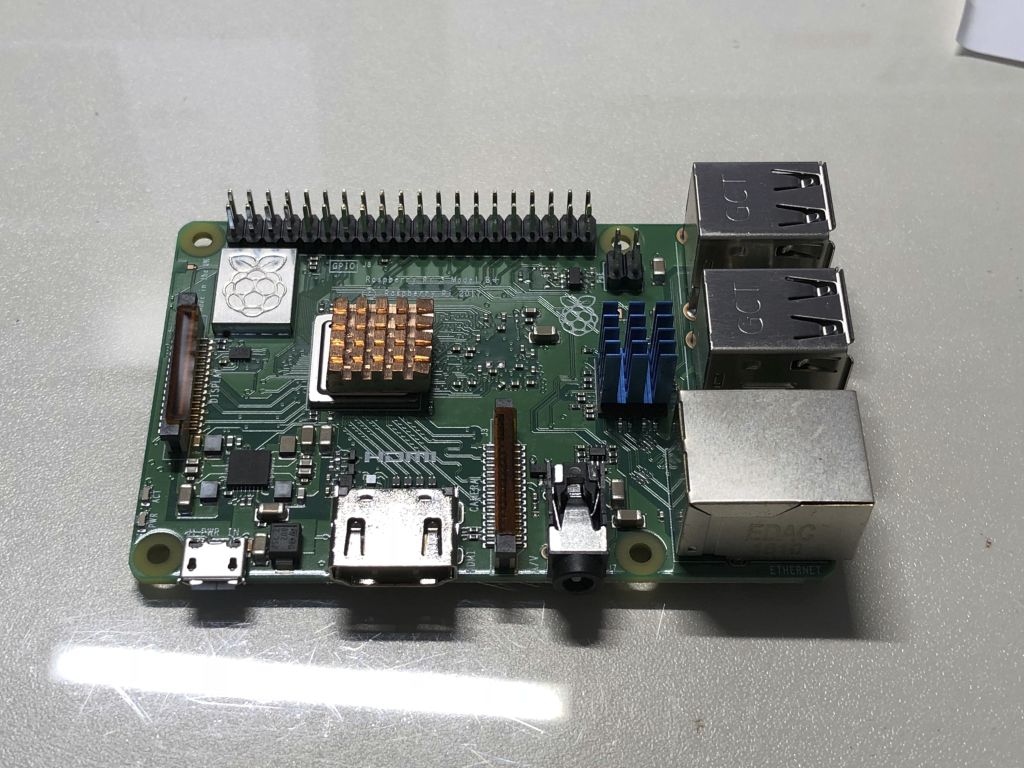

ヒートシンクセットをマザーボードに貼付けます.背が高いヒートシンクが2つあり,これらをマザーボードの表面の2つのチップの上に貼付けます.もう1つの背の低いヒートシンクは裏面のチップの上に貼付けます.ヒートシンクには両面テープのような感じで粘着質になっています.タダの両面テープには見えないので熱伝導率の高い物質なのかも知れません.マザーボードをケースの底面部に固定

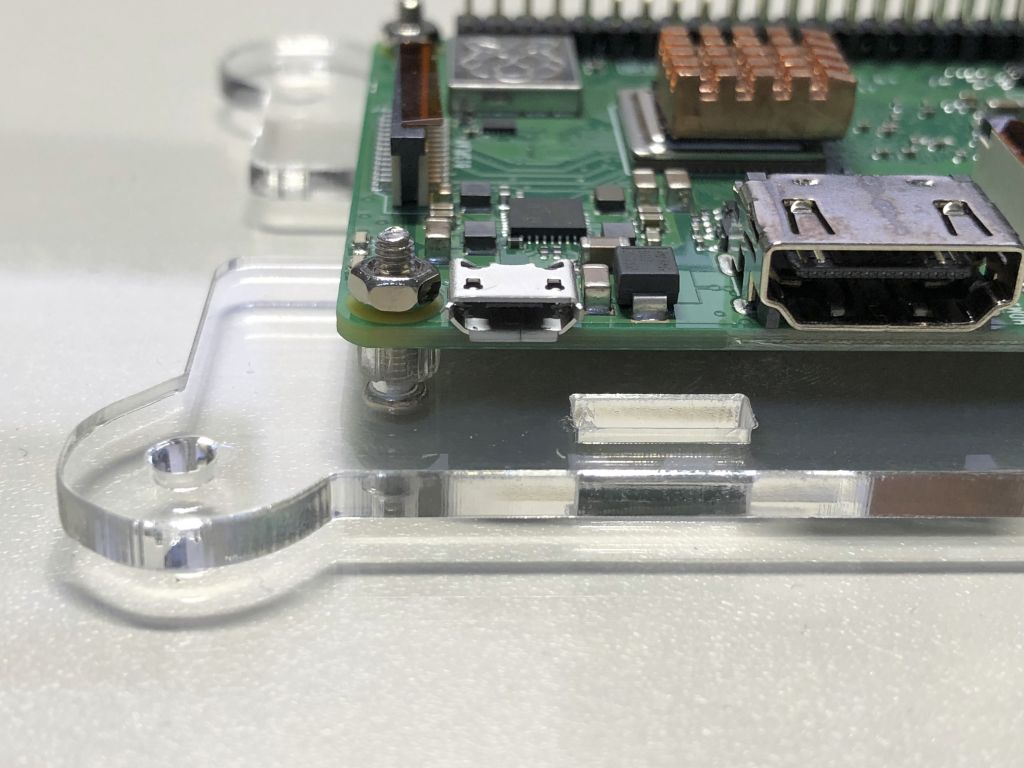

マザーボード4隅のネジ穴に合うサイズの穴が空いたパーツがケース底面部のパーツになります.このパーツにマザーボードを固定します.固定には4つのナットと長めのネジ,透明なスペーサーを使います. マザーボードと底面部パーツの間には透明なスペーサーを挟むことを忘れないようにします.HDMIモニタとマザーボードを接続

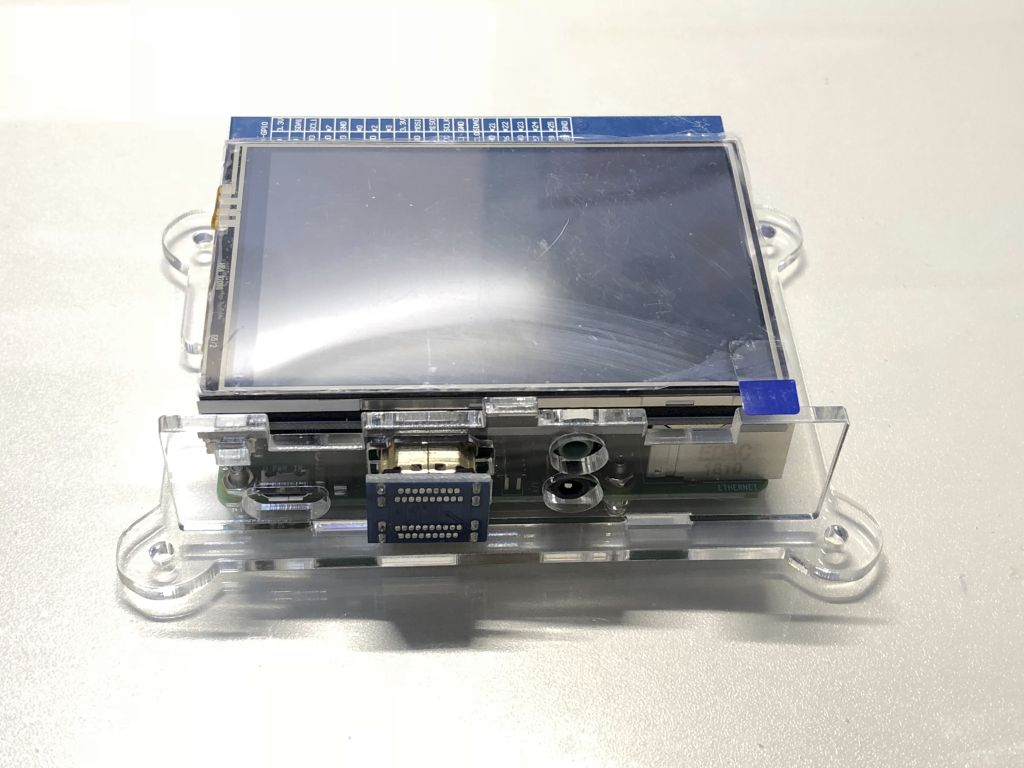

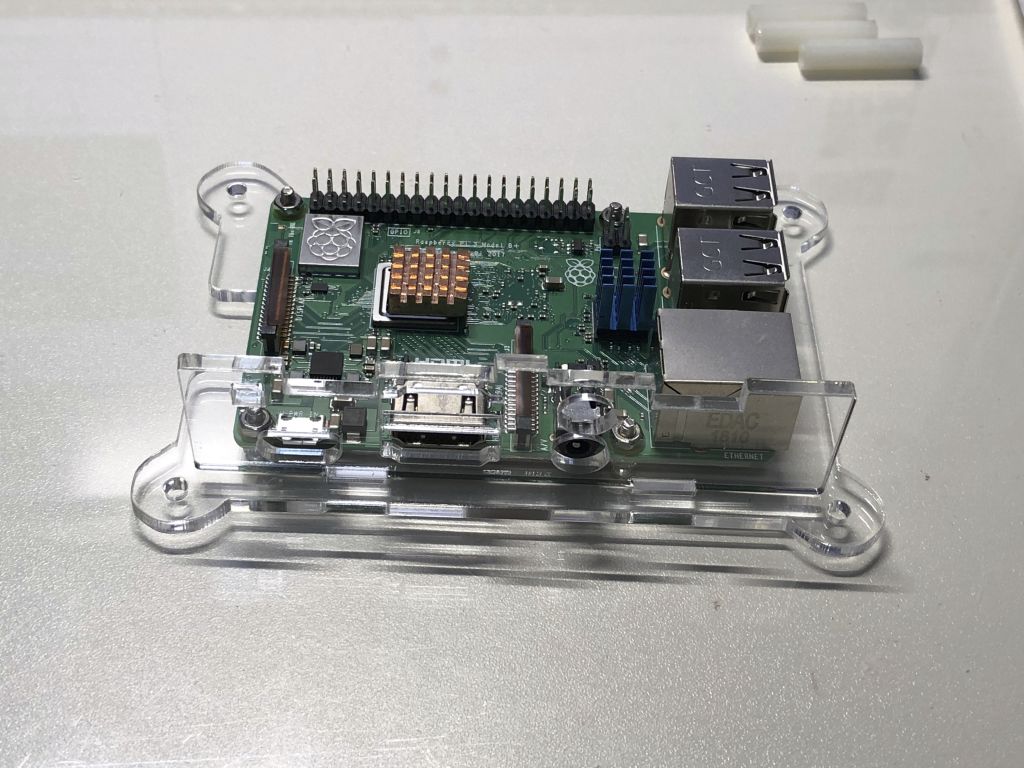

ケース側面部のパーツとHDMIコネクタ部の位置が適切になっていることを確認し,問題なさそうならHDMIモニタをマザーボードに接続します.ケース上部の取付け

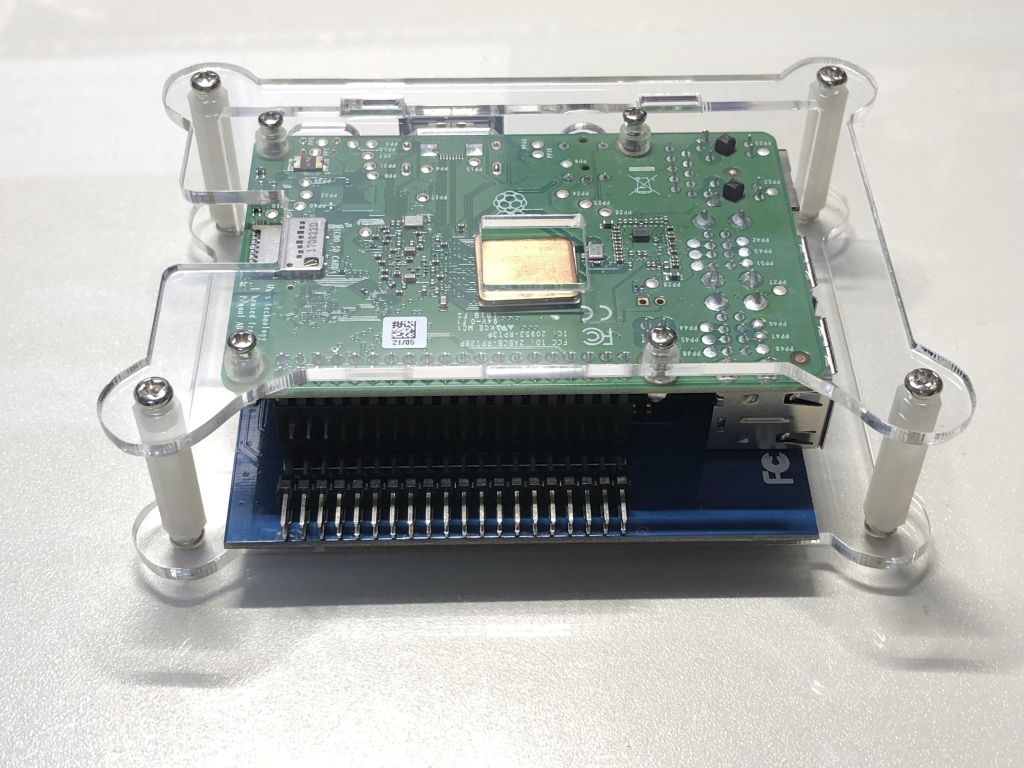

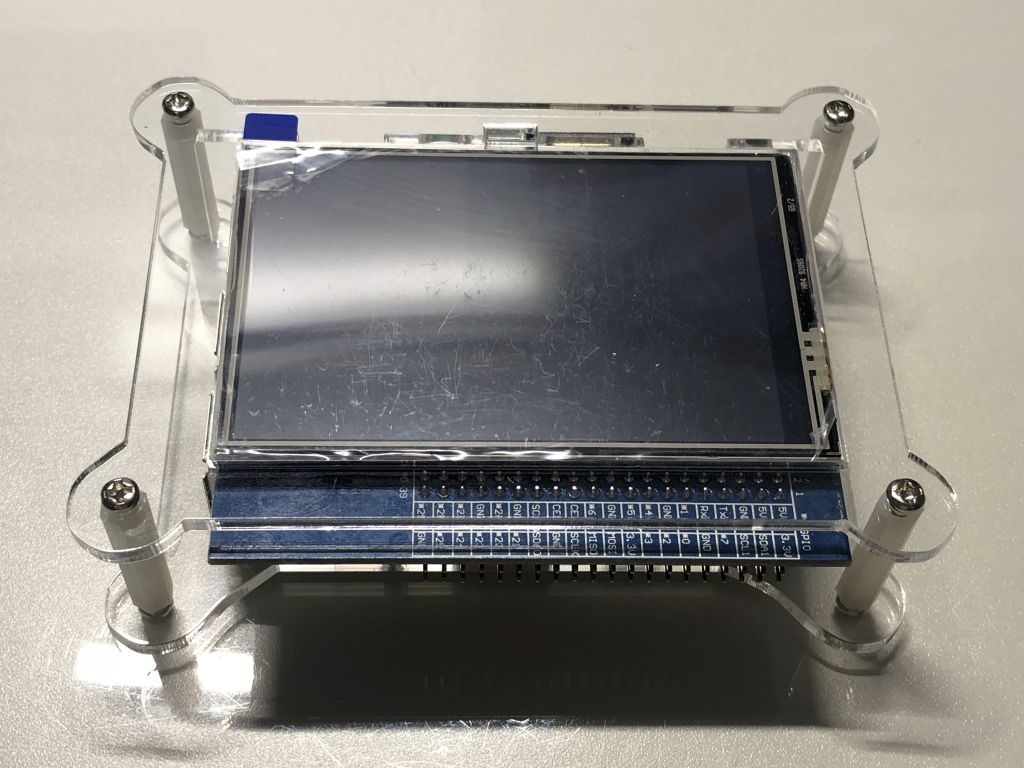

ケース上部パーツをHDMIモニタの位置を確認しつつ取付けます.底面部パーツと上部パーツを長いスペーサーとネジで固定します.
小さくていいですねー.OSを入れて動かすのが楽しみです.次回はOSをインストールしてVNC等でWindowsPCから操作できるようにしようと思います.
